一、車輛主要技術參數
產品主要技術資料 |
產品名稱: | 東風天錦環衛洗掃車 | 外型尺寸: | 8580,8280,8050x2490x3100 |
總 質 量 :(kg) | 15800 | 接近/離去角(° ) | 20/13 |
額定質量:(kg) | 4255 | 前懸/后懸: | 1430/2150,1430/1920 |
整備質量:(kg) | 11350 | 高車速(km/h): | 98 |
軸荷: | 5600/10200 |
底盤參數 |
底盤型號: | DFL1160BX1V | 批次: | 299 |
軸 數: | 2 | 燃油種類: | 柴油 |
軸 距: | 3800,4200,4500,4700,5000 | 前 輪 距: | 1880,1900,1920 |
駕乘人數: | 3 | 后 輪 距: | 1800,1860,1820 |
輪 胎 數: | 6 | 彈簧片數: | 7/9+6,8/10+8,10/11+10 |
輪胎規格: | 9.00R20 16PR,10.00-20 16PR,10.00R20 16PR |
發動機參數 |
發動機型號 | 發動機生產企業 | 排量 | 功率 |
ISD210 50 ISD180 50 ISB180 50 | 東風康明斯發動機有限公司 東風康明斯發動機有限公司 東風康明斯發動機有限公司 | 6700 4500 5900 | 155 132 132 |
排放標準: | 國五 | 燃料種類: | 柴油 |
^_^
二、底盤配置:
該車采用東風天錦原裝二類汽車底盤加裝洗掃上裝部分生產而成,4700-5000mm軸距,天錦D530平頭一排半標準頂豪華駕駛室,帶原廠冷暖空調,東風康明斯ISB180 50發動機,東風6檔變速箱,4.5T前橋,9T后橋,9.00R20鋼絲胎,全鋼160L燃油箱,帶ABS。
三、上裝基本配置
標準配置: | 采用“中置二掃盤+中置吸嘴+后噴霧裝置”的結構布局,康機170馬力的副發動機,三洋馬達,德國原裝進口高壓水泵(前沖/側噴/中噴/中噴霧/側沖洗車水/垃圾箱自潔裝置),高壓路沿清洗噴頭,威龍低壓水炮,不銹鋼的水箱垃圾箱(帶防溢或低水位報**裝置),施耐德的開關、美國傳感器,尾部的LED箭頭燈,倒車及洗掃狀態室內監視器。18米高壓沖洗卷盤,集成式運動器,一鍵電腦。 |

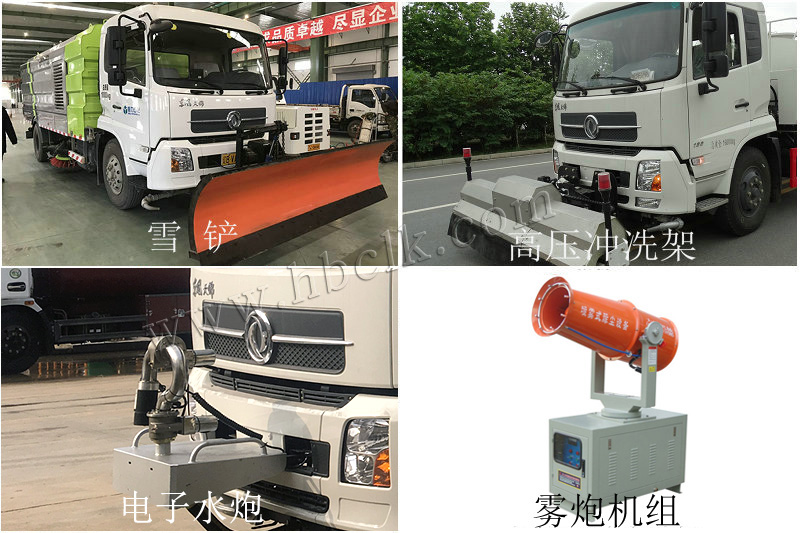

選裝配置: | 用戶可根據個人需求選擇加裝推雪鏟、路面高壓清洗架、電子遙控水炮、風送式霧炮機、吸管裝置等。 |
四、產品介紹
洗掃工作原理:清掃作業裝置工作的同時,副發動機驅動配有專用離合器的高壓水泵參與工作。高壓水泵將來自清水箱的清潔水加壓后通過高壓管路閥等分別輸送到吸嘴內噴水桿和左、右噴水桿,各噴桿上裝有多個特制的不銹鋼扇形噴嘴,扇形噴嘴噴出的扇形水簾組成一總寬不小于3.5m的U形水刀,直接沖洗路面,沖洗路面后的水被吸回到垃圾箱中,實現路面洗掃。
清掃:副發動機驅動液壓油泵和風機工作。液壓油泵驅動左、右掃盤伸縮、升降、旋轉。左右掃盤將兩側的垃圾掃**洗掃車下面、吸嘴前方。風機工作使垃圾箱、吸管和吸嘴組成的風道產生高速氣流,在氣流的作用下,垃圾吸入吸嘴,并進入垃圾箱中。底盤發動機驅動洗掃車向前行走,掃**吸嘴前方的垃圾不斷進入到吸嘴中,并源源不斷地被吸到垃圾箱中,實現路面清掃。
洗掃:清掃作業裝置工作的同時,副發動機驅動配有專用離合器的高壓水泵參與工作。高壓水泵將來自清水箱的清潔水加壓后通過高壓管路閥等分別輸送到吸嘴內噴水桿和左、右噴水桿,各噴桿上裝有多個特制的不銹鋼扇形噴嘴,扇形噴嘴噴出的扇形水簾組成一總寬不小于3.0m的U形水刀,直接沖洗路面,沖洗路面后的水被吸回到垃圾箱中,實現路面洗掃。
路沿和路沿石立面洗刷:利用掃盤的左或右立掃,左或右噴桿上的路沿石清洗噴嘴,選用左或右洗掃作業模式進行洗掃作業,就可對左或右路沿與路沿石立面進行洗刷作業。
后噴霧:在洗掃車后部垃圾箱下方配有噴霧噴桿,噴霧噴桿上裝有多個噴霧噴嘴。啟動副發動機和高壓水泵,打開后噴霧開關,啟動底盤車前行,就可進行噴霧降塵作業。
低壓沖洗:利用離心水泵的低壓力、大流量對路面進行沖洗作業,作灑水車用。
五、東風天錦環衛洗掃車全方位圖片展示

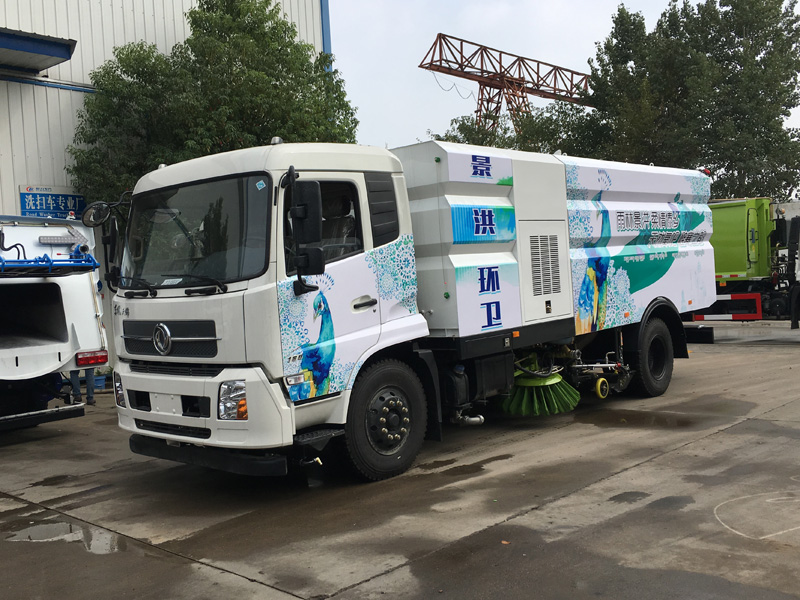

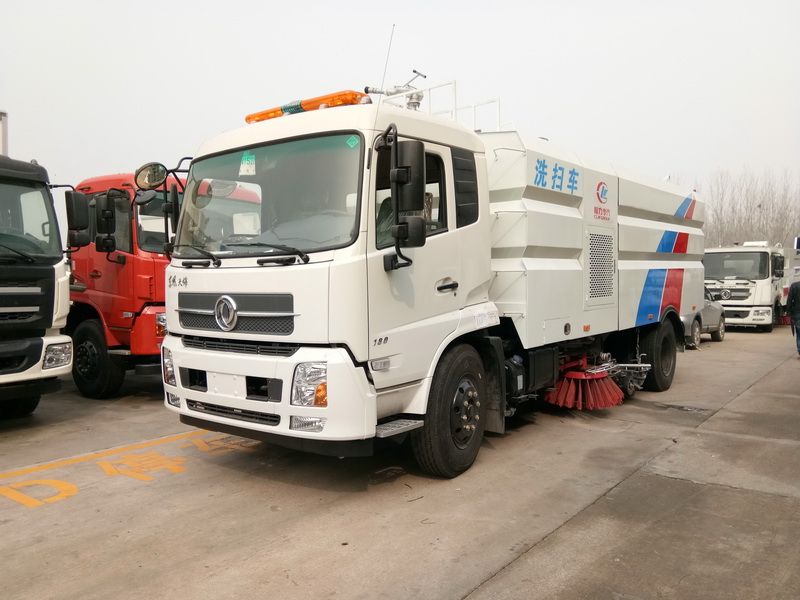

▲東風天錦環衛洗掃車左前45度角方位圖

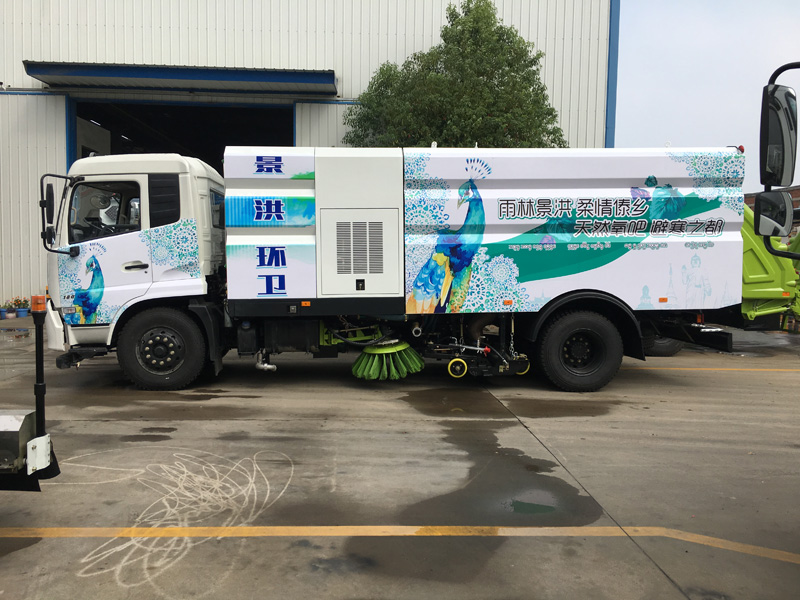

▲東風天錦環衛洗掃車左側方位圖

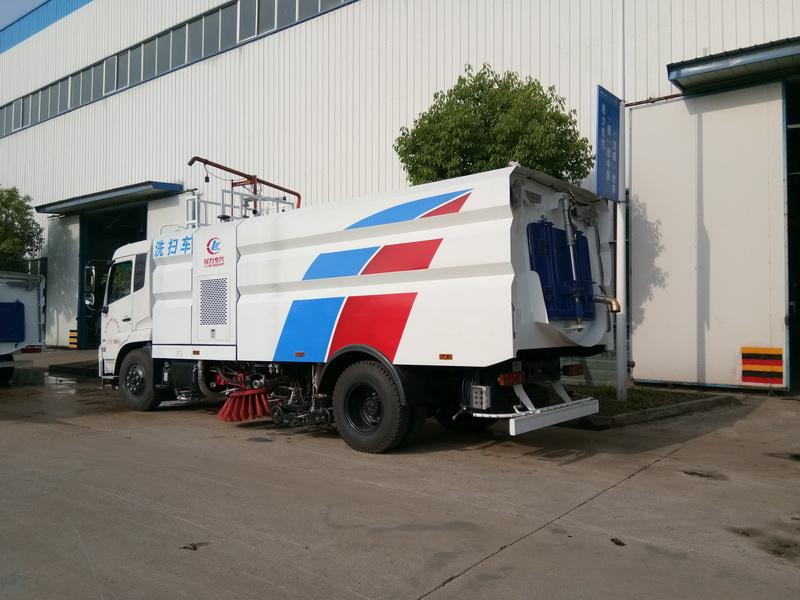

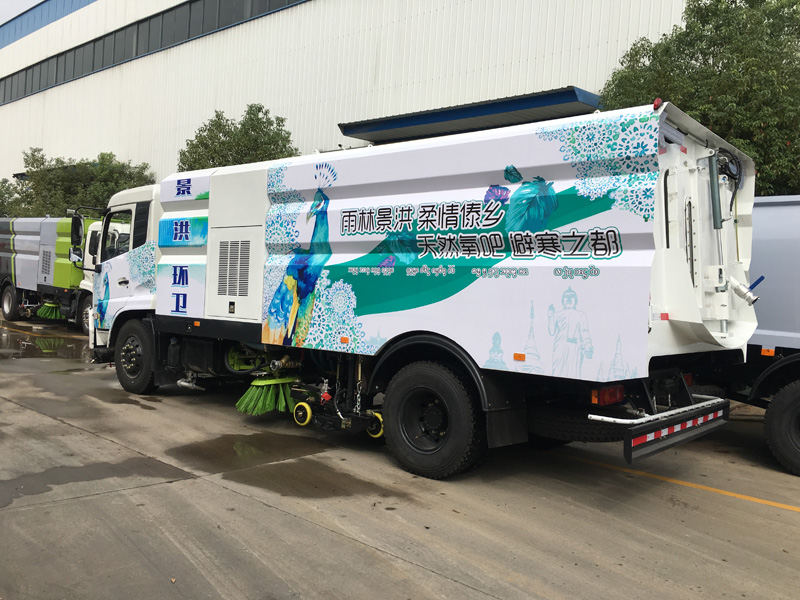

▲東風天錦環衛洗掃車左后45度角方位圖

▲東風天錦環衛洗掃車掃刷工作狀態圖

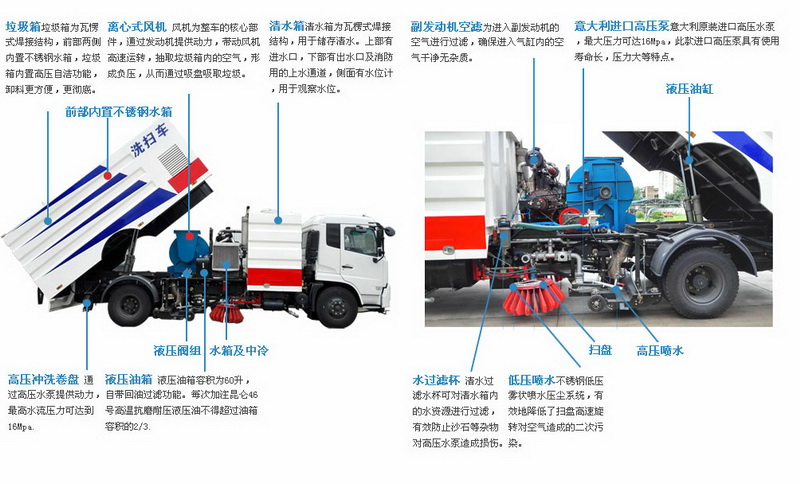

▲洗掃車結構示意圖
六、產品優勢介紹
★ 湖北程力吸收國內外**制造技術而研制開發的一款新產品。本車由底盤,副發動機,風機,電磁閥,垃圾箱,水箱,吸盤,掃把,噴水系統,液壓系統,電控系統等組成。它即有掃路車正常功能,又擁有灑水車正常功能,是您綠化、清潔的理想工具。
★
湖北程力采用二掃盤與吸盤進行掃吸結合,掃吸能力**;兩側掃把可同時工作,也可單側工作。清掃裝置機構簡潔可靠,掃盤有防碰撞自動避讓功能,可根據地面泥沙嚴重程度及行車速度選擇掃盤的清掃方式;吸嘴為后置浮動式,可自動調節適應地面凹凸不平的狀況;清掃時可噴霧狀水,在節水的同時全面杜絕二次環境污染。歷經檢驗,性能**。
1)該車集掃路車、灑水車和高壓清洗車功能于一體,具備路面清掃、路面洗刷、高壓清洗、低壓沖洗、路緣石洗刷、垃圾收集、污水回收、噴霧降塵和道路隔離墻清洗、小廣告清洗等多種作業功能。
2)采用“中置兩立掃+中置寬吸嘴(內置高壓水噴桿)+左右高壓側噴桿”的結構。
3)采用**的智能化一鍵技術,全部作業均在駕駛室內完成,作業時,只需選定作業模式后,各作業機構的啟動與關停由程序自動。具有全洗掃作業、左洗掃作業、右洗掃作業、全掃路作業、左掃路作業、右掃路作業、全吸作業、左洗作業和右洗作業等9種作業模式可選。
4)在一鍵技術基礎上增加副發動機手動油門系統,可根據路況調節油門大小,有效增強洗掃效果,減少油耗。
5)多達16條的語音提示和音樂報**,準確播報各種安全提示和故障點。
6)具備倒車保護裝置,在作業過程中如遇緊急倒車,智能化的系統會自動停止作業并收回掃盤、吸盤和側噴桿;具有防止舉升垃圾箱翻車保護;具有檢修安全保護。
7)具備垃圾箱舉升安全保護裝置,在后門未打開狀態下,確保垃圾箱無法舉升。
8)安全棒未放下時,智能系統將禁止垃圾箱回位,可有效防止維修時的事故發生。
9)采用中置全浮動式雙吸口超寬吸嘴,吸口直徑達180mm。其內置長排高壓水噴桿離地間隙小、水流沖擊力大,能直接將污水送**吸口,作業飛濺少,污水吸凈率高。

七、售后服務說明
在用戶嚴格遵循使用說明書,正常操作的情況下,自購車之日起(以車輛出廠登記卡為準)壹年內,因設計、制造、裝配原因引起的產品機件損壞等一切質量問題,及時向我公司售后服務部及銷售人員反應,售后服務部門確認后實行三包服務,具體服務如下:
1、三包服務期內的產品質量以包修為主,修理費全免(不包括易損件和電器部分)。
2、終身保修。超過包修期內的產品,需更換配件的只收取相關成本費。
3、底盤(行駛部分)專業維修:可在當?shù)亍皷|風二汽技術服務站”、“慶鈴汽車技術服務站”等底盤供應企業指定的技術服務站正常走保、維護。詳細地址請參考隨車《保修手冊》。
4、專用裝置部分:三包售后服務期為一年,我公司售后服務部在接受用戶請求后,將指派專業維修人員上門服務。
5、服務時間:一千公里左右,維修人員二十四小時內到達指定地點,需根據路程適當調整時間。
